性能特點:

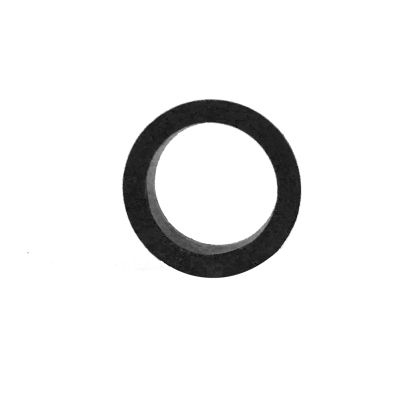

用鈷基非晶帶材或者鐵基納米晶帶材制造,具有高導磁率、良好的頻率響應和優異的抗直流偏磁能力、體積小。
磁綜合業務數字網絡(ISDN)用環形鐵芯,是采用具有高導磁率、良好的頻率響應和優良的抗直流偏磁能力的非晶、納米晶軟磁材料制成。
具有體積小、損耗低等特點,是綜合業務數字網中變流器、電流補償抑制器和共模扼流圈中理想的軟磁合金鐵芯。
Part No | Finished core(mm) | LFe(mm) | AFe(mm2) | AL(μH),f=10K | AL(μH),f=20K |
OD/ID/H | |||||
JCN1005 | 11.1/5.1/5.8 | 25.5 | 6.1 | 18.4 | 12.4 |
JCN1005A | 11.1/5.3/7.6 | 25.5 | 8.2 | 20.7 | 14.1 |
JCN0603 | 6.8/3.0/4.1 | 15.0 | 3.8 | 9.8 | 6.90 |
JCN1005 | 11.1/5.1/5.8 | 25.5 | 6.1 | 8.9 | 6.10 |
JCN0703 | 7.5/3.0/4.2 | 15.9 | 5.2 | 0.60 (I=4.5A) |
|
JCN1005 | 11.1/5.1/5.8 | 25.5 | 6.1 | 0.32 (I=10A) |
